Nos setores de fabricação de precisão, como separadores de baterias de íons de lítio e filmes ópticos de alta qualidade, a precisão dimensional dosTubos centrais ABSdetermina diretamente a taxa de rendimento da linha de produção e a taxa de utilização do equipamento.
Cada aspecto de um tubo central ABS compatível – desde o diâmetro interno e espessura da parede até comprimento e retilineidade – deve passar por testes rigorosos. Hoje, JSHKCORES leva você para dentro do laboratório de controle de qualidade para ver como um tubo central ABS de alta precisão é “medido” de acordo com as especificações.

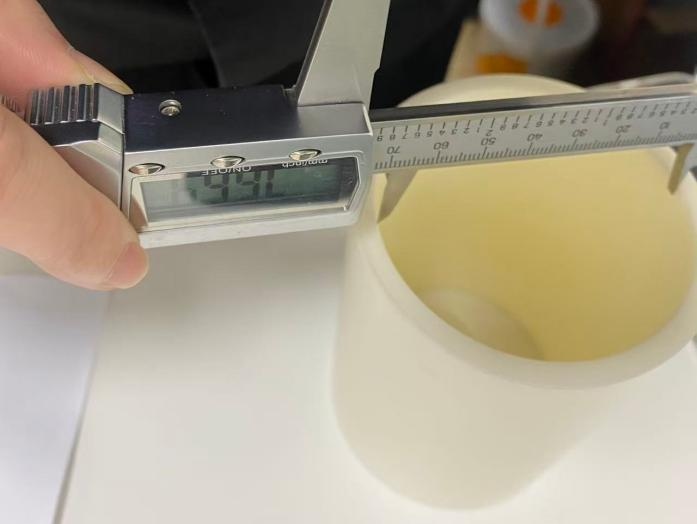

Medição do diâmetro interno de tubos centrais em ABS: ajuste preciso em mandris expansíveis a ar
O diâmetro interno é a dimensão chave para o encaixe entre o tubo central em ABS e o mandril expansível a ar do equipamento. Ao medir, normalmente é usado um micrômetro interno ou um paquímetro de alta precisão. Os operadores devem inserir as garras de medição no tubo e selecionar múltiplas seções transversais na abertura do tubo e no meio do corpo do tubo. Em cada secção devem ser efectuadas medições pelo menos duas vezes em direcções perpendiculares entre si e calculada a média aritmética. Para núcleos de tubos de diafragma especializados que exigem precisão extremamente alta, medidores de limite suaves (medidores de passagem e não passagem) também são usados para inspeção rápida para garantir que a tolerância do diâmetro interno seja estritamente controlada dentro da faixa padrão, evitando assim folgas ou emperramento quando o tubo é montado na máquina.

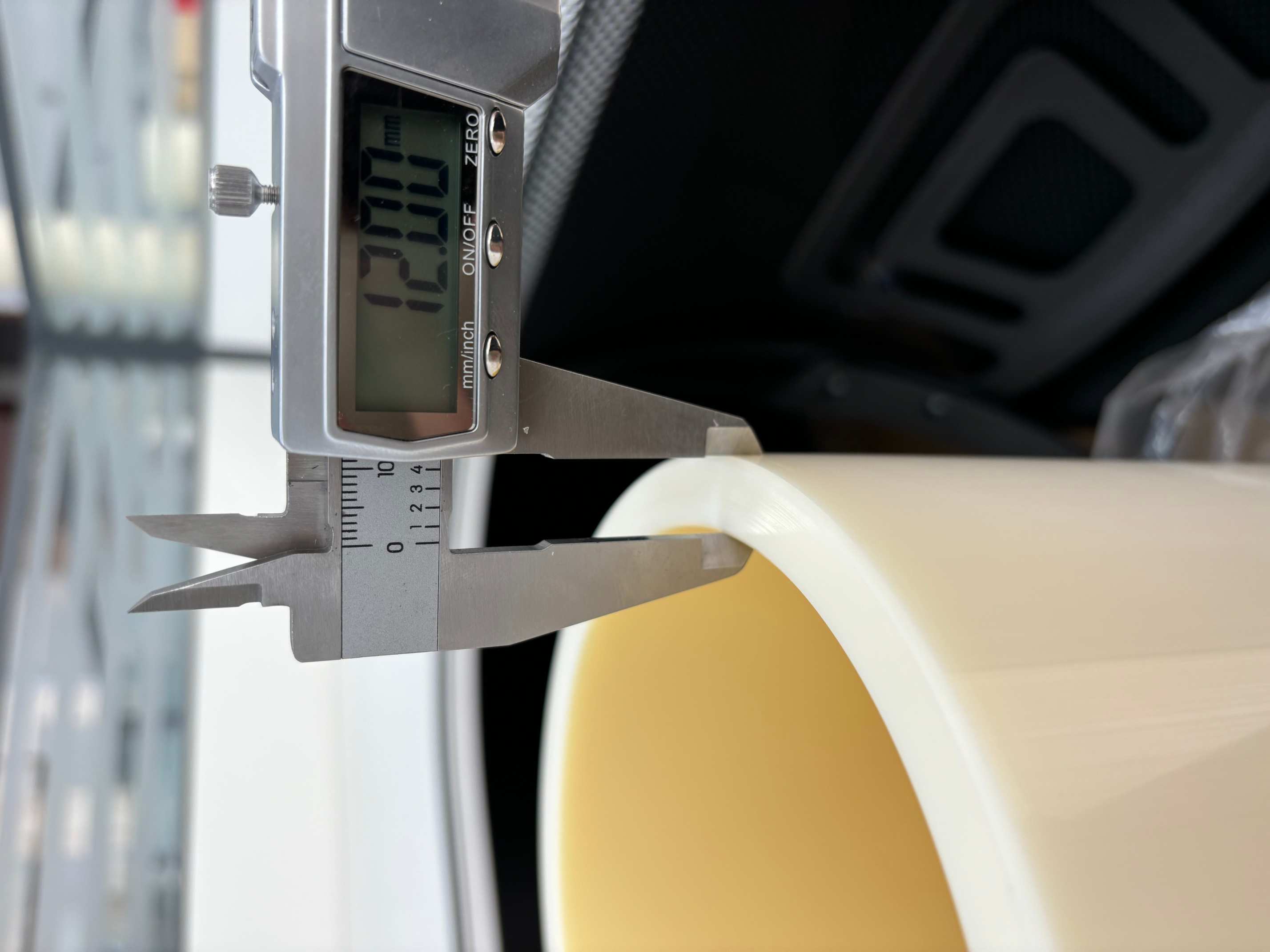

Medição da espessura da parede dos tubos centrais ABS: aplique força uniformemente; fazer várias medições
A uniformidade da espessura da parede afeta diretamente o equilíbrio de tensões do tubo enrolado durante a operação em alta velocidade. As medições são feitas fixando um micrômetro diretamente na seção transversal da parede do tubo. Pelo menos seis a oito pontos de medição devem ser selecionados uniformemente ao redor da circunferência do tubo, evitando a linha do molde. Os valores máximo e mínimo são registrados e a média calculada para garantir que os desvios de espessura da parede sejam mantidos dentro de ±0,2 mm.
Medindo o comprimento do tubo espiralado ABS: Garantindo o alinhamento perfeito até o milímetro
Medir o comprimento pode parecer simples, mas não deixa espaço para descuidos. Coloque o tubo espiralado ABS naturalmente e reto em uma superfície nivelada e use uma fita métrica de aço calibrada para medir a distância entre as extremidades externas ao longo do eixo do tubo. Ao medir, certifique-se de que sua linha de visão esteja perpendicular à escala, com precisão até o milímetro mais próximo. Não estique ou comprima artificialmente o tubo para garantir que cada tubo central se alinhe perfeitamente com o equipamento da linha de produção. Normalmente, a tolerância de comprimento para um tubo central ABS de seis polegadas está dentro de ±0,2 mm.
Medição de retilineidade e circularidade de tubos centrais de ABS
Sob condições de enrolamento de alta velocidade de várias centenas de metros por minuto, a retilineidade e a redondeza (elipticidade) dos tubos centrais de ABS são indicadores-chave para evitar enrugamento e quebra da membrana. Para medir a retilineidade, coloque o tubo central em um bloco em V e mova um relógio comparador ao longo da direção axial do tubo para ler a diferença entre as leituras mais altas e mais baixas; Para medir a circularidade, vários pontos de medição são distribuídos uniformemente ao redor da circunferência na mesma seção transversal, e a diferença entre os diâmetros externos máximo e mínimo é calculada. As empresas líderes do setor estabeleceram padrões que controlam rigorosamente a elipticidade circular externa de tubos de 6 polegadas com precisão de 0,3 mm, com retilineidade atingindo 0,15 mm/m, suprimindo assim o desvio radial e o desalinhamento axial na fonte.
Vale ressaltar que, por ser termoplástico, as dimensões do ABS são afetadas pela temperatura ambiente. Portanto, antes de quaisquer medições de precisão, as amostras devem ser submetidas a um condicionamento completo em um ambiente de laboratório padrão (temperatura 23 °C ± 2 °C, umidade relativa 50 % ± 10 %) para eliminar erros causados pela expansão e contração térmica, garantindo assim a precisão e a confiabilidade dos dados do teste.
Desde o recebimento da matéria-prima até a expedição do produto acabado, cadaTubo central ABSpassa por uma série de rigorosas ‘inspeções’ dimensionais na JSHKCORES. É precisamente este compromisso inabalável com tolerâncias em nível micrométrico por parteTecnologia plástica Co. de Jiangsu Hongkai, Ltd.que fornece a garantia mais robusta para as linhas de produção de alta velocidade dos clientes posteriores.
